Moin, heute möchte ich euch meine Fortschritte beim
PzKpfw V Panther der
Word War Toons-Reihe von Meng, Nr.
WWT-007 zeigen.
Angefangen hat alles damit, dass
RetroKit einen Umbausatz für den
frühen Jagdpanther rausbrachte. Seit ich den in
1/35 von Revell gebaut hatte, war ich begeistert von dem Fahrzeug. Das Modell gehört mittlerweile zu meinen Lieblingsmodellen. Darum musste der Bausatz von Meng und der Umbausatz von RetroKit her.
Der Bausatz von Meng weißt aber, selbst für ein Egg, sehr viele Vereinfachungen auf, mit denen ich nicht leben wollte. Die Bausatzkette ist nur eine sehr grobe Gummikette, also habe ich diese, anhand von technischen Zeichnungen, neu gezeichnet und an den Bausatz angepasst.
Nur dabei blieb es nicht, die Räder gefiehlen mir auch nicht und auch die Anordnung der Achsen im Bausatz war Mist. Also dann gleich alles neu machen.
Mittlerweile hat sich das Ganze verselbstständigt und ich versuche jetzt noch mehr auszutauschen.
aktueller Status:
fertig: Triebrad, Laufräder und Leitrad, Aufhängung der Laufräder, Ersatz der Seitenwände,
vor letztem Test: Kette komplett, Bauhilfe für die Kette, Halter für Kettenglied an der Seitenwand, Drehfedersystem (Bilder folgen hierfür später)
weitere Entwicklung: Werkzeuge, weitere Anbauteile
Bilder:
Kette
![WWT-007 PzKpfw V Panther - Kette CAD Kette](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhxw17hervD2Ez8Jj5b3S8McphCCiqgWn0lUugp1xwIRgZyP42kYXRwc_8cu0P4p7oyFtbUzZTc0OH3a5nJloy13oopBPnu_UYFsNfHMnw7Moizh5KAcIXGXxJh5MMphKBF6wWhperMUvo/s640/Zeichnung_Kette.jpg) |
CAD Zeichnung der Kette |
![WWT-007 PzKpfw V Panther - Ketten einzelnes Kettenglied](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjSoq8wyUBlnbjIofV9H83Zv6b26I-3Sp1k9LUeOHAQHTdFtfrFSEpp0yPVtaizz6JHYJyynfSNkIUvtw9duknq1QAvIjCljQNVLsld_0XJntheOr8LmNvIfTq0Svs5cypXlEp1YCXp8ew/s640/Kettenglied.jpg) |
einzelnes Kettenglied mit Supportstruktur |
![WWT-007 PzKpfw V Panther - Kette 35 Einzelkettenglieder](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgM9kqEXpmPbd1Tkcx80lI4d1Lf8hYs8tw1FX5O1U6El8IHLZOROhcT-b-bU-WIRVj07WyIGPk0MrEDBCasymjtFlVfCTvZI9W59JlYHdLQdZ8Xz3dWfBxXcyYNfusNZFRt0ghcu0BiN40/s640/Kette.jpg) |
kompletter Satz für eine Seite, inkl. Ersatz |
![WWT-007 PzKpfw V Panther - Kette Ketten Bauhilfe](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhKj5hQu37mCGUtXNnO50bgdZrv-D0UU5FuuDxnFeJVUAD44D8D0H8r8iXDBe9Z1gPM-nHKbust4Zqm53Bzb-0Yk-4-h4fX-03q5f7ZhyphenhyphenOarjnSZfljHWxzHoOaIxtEAmLuVIqjo2UvxPk/s640/Kettenbaulehre.jpg) |
Test Bauhilfe |
|
|
|
![WWT-007 PzKpfw V Panther - Kette kurze Kette](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjHmMcCHHxiNc9Zoe8h3-kTYR-Dc04R653B74ZOwYDSggAs6ftiE52atoerOR2KBqfpBaUyjM6DOuTtZQt36twMJv0XGbRzHGO9ylibnkcdUd20B7mT-Ms3hkR1uEFV-DWWlf_VaVBSVp0/s640/Kettenteil.jpg) |
8 Kettenglieder |
Bei der Kette müssen noch ein paar Kleinigkeiten getestet werden, damit sie sowohl gut beim Bausatz als auch den Ersatzteilen passt.
![WWT-007 PzKpfw V Panther - Kette Kette auf Bausatz](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgbKLYchxEGFz-8LFs2B8hb3xDO5xQdp0Zdx62x0-rjV5ZRnDx0_qjWU8iwuHqoN-N0fIK696BvB5wRcf7hNG1Iivpo7tHbFrqGThfQiO7mg8u4LPr_oKTcjdCdxPdJTAA5OdTKYIDBOfE/s640/Kette_BS-Seite.jpg) |
Auf die Baussatzseite aufgezogen. |
die neuen Räder
![WWT-007 PzKpfw V Panther - Räder CAD Räder](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgO4SVXCG4D0j_pw6tTdAjD9UnqgHz2UCkmWjWwhl4uod6vlwuQbkHQ2QJUeooeIOaFe7KeMk6eYEbZ_E-8nOgP6TBKp1aK5knE2gX8ieu6dKEXrsmx0cKd6Thl-68EqeZX3mTShxGMWCA/s640/Zeichnung_R%25C3%25A4der.jpg) |
CAD Zeichnung der neuen Räder |
Vergleich mit Bausatzräder
![WWT-007 PzKpfw V Panther - Räder Triebrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgR6VvWac9PHpDsEBsYOCuPKxSsVojvb-0x5rDeuM5pZY4CMfnDy1zsqi4GSLOuyZmP2YZyWt3RUGc516x_ExZQ18aXzPxRo32dvUj8RmPhP2TkmpPboPb7eEqTyivVzdFaXabcCv0bXig/s640/Triebrad-Vergleich.jpg) |
Vergleich Triebrad |
![WWT-007 PzKpfw V Panther - Räder Laufrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhsU_m0fXPGiDgfbWwPreZwLOTOTWvTLottEzfDrA9wmsjThHMeeAYkTf-LOKGj3ngmnZmTnaEwJKHUVNdCwaPpftwHWL0AlYXyvLxtnTuL5c9Qb4oLuD6QNal-uIyU-Tn1YU5vYEcWX34/s640/Laufrad_aussen-Vergleich.jpg) |
Vergleich Laufrad 1 |
![WWT-007 PzKpfw V Panther - Räder Laufrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiaDm2pPcW42RxW_yf0svMh6lhQd7xMbwhfaZuWd_go__5MbiEmit9QU6IKKiDlu1zqdtgV5mELR1BRKko4tZnjhXqEFbYrwKlC8hG3d5_t0lghLq2m40KPsuPgREl7pmaOPRBVnoTAyeM/s640/Laufrad_innen-Vergleich.jpg) |
Vergleich Laufrad 2 |
![WWT-007 PzKpfw V Panther - Räder Leitrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgpmsO0co9rOGA4dGwDKnnvyNhDN_thNd4T3Huu9yc_7S9hnlL4rOt20iV7I39EKq7fq2eOeiEWy4LulhCeBcz7wYtbrJ0E_RrV9OfnDIb4-NX8h0HFU5lr1-kundvqDuXwzQN5wDIxAyo/s640/Leitrad-Vergleich.jpg) |
Vergleich Leitrad |
![WWT-007 PzKpfw V Panther - Räder Räder und Kette](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiqaMEyXI5oLyIa7Snv87jSHqG9NhuAaEj0TIT7kOomMvNU1ILgiaoIlNeAxb3guFszWaIJUdu40lHCWQ8VZl4I90uoQXjCCyepyf2gca5awbpx8XVNtdRKkXnFtAUFoCk6l0wzhKp8dZQ/s640/Kette_Raeder.jpg) |
Räder und Kette |
Fahrwerk
![WWT-007 PzKpfw V Panther - Seitenwand CAD Seitenwand](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg4Ts3VOge1g2GORsQJwiKMV6fqjgDmBVeyU6FWuBvf2-PCjCIED3gOEXGUF8egOd_ly4t7sWJwUkzhs6znAwQsS9NpOXXQd4dE2kd-ts80lF9572F7KdVOn2cKouCDIdFCDhNOy9V7VFQ/s640/Zeichnung_Seitenwand-0.jpg) |
CAD Zeichnung Seitenwand |
![WWT-007 PzKpfw V Panther - Seitenwand Seitenwand gedruckt](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhrgwoz8ciydKQUjlPCGAy96rtnk8ssEub7hipTY-yiXl7vTPGAFaulWDVyCN658AOUilX_6sFB7UTvAf41JZEs_eCJePNU_ZLfbOnv5hxatlZRxVhjrcm3h9tHZwiMbHk238xK-WOorxw/s640/Seitenwand-0.jpg) |
Seitenwand |
![WWT-007 PzKpfw V Panther - Fahrwerk CAD Schwinge Laufrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhEq_zJg3IbW3LHME7tBjiIUODN72HV7GLV6MZt866Vhz4f5iSGkjs8QO5YNTjOHGjvyzkVpwf26zO63hIeqYlfsZIGAFCkaYsU5Lx_1hbwAIYx_diFsHPhbLmgiPVaWR-zr-yIE6Mv5CM/s640/Zeichnung_Schwinge-Laufrad.jpg) |
CAD Zeichnung - Schwinge Laufrad |
![WWT-007 PzKpfw V Panther - Fahrwerk Schwinge Laufrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhjexoVGLSG_G3y-A93HVsMv6FyUTncYJXnFQZkxzVPqi-v2nFbcW4mfwiyrz_9BDyrZtiJcR7t_K9anr0mlayeB5hvyVf0KrzNjki4DGIK-WZA8v-u2dbsHKBjrDr8d5SJr-YxBmzgC6Q/s640/Schwinge.jpg) |
Schwinge für die Laufräder |
![WWT-007 PzKpfw V Panther - Fahrwerk CAD Schwinge Leitrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhhX_MGXa5qVONmbu8F_2qtTWe_dC2xVPx6uX4PeeZ-e0513UYZmib3jCUPFsYby2pUrngLE1tbvsLEDlcIa7MhN6zfvU5FOmCA6boGEZDk5B82gx6uH1VZvq7y6jaCa5WiQ9oeDS6oGT0/s640/Zeichnung_Schwinge-Leitrad.jpg) |
CAD Zeichnung der Schwinge für das Leitrad |
![WWT-007 PzKpfw V Panther - Fahrwerk Schwinge Leitrad](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgYgEUdssMO_FspeC_aOVIfizhEPG_fmIIEHUcXILuj18f3O5-kitX9nGiaa86Zws7Uj2lOeSqpC7-IrbSvcLDQs75AoSG0FcDL-U76mbJzXd9IPwZFatCpjGVbOK0vB3lShSOz2T242oQ/s640/Kettenspanner.jpg) |
Schwinge Leitrad |
![WWT-007 PzKpfw V Panther - Fahrwerk CAD Schwingen - Seitenwand](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh73Gt6d1nm7fFWafzAnobxQfMoHfE9YdgXOLhHZUC0p4z6NLsGO8OPz7jqtmGVmNhBi2qsk-NwwCAIl4KsK3yZIN1tgDJj-3iTPkaU67mkJOxSbssnVCig-YBSJ0kBFCUGD1xagbOalKI/s640/Zeichnung_Seitenwand.jpg) |

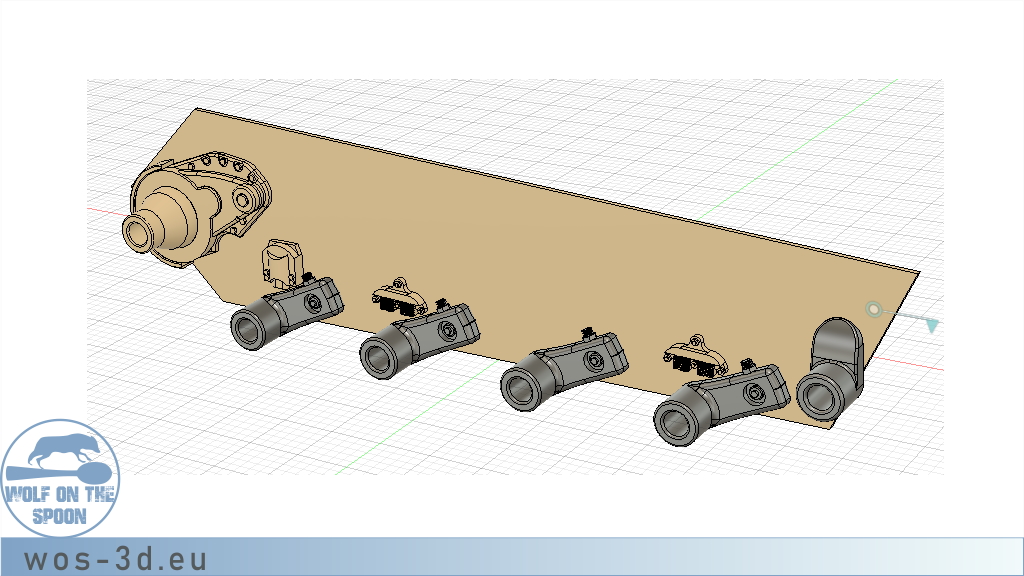

CAD Schwingen und Seitenwand |
![WWT-007 PzKpfw V Panther - Fahrwerk Seitenwand - Schwingen](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiZ-WCBX49m5MM2HY1J6KTEuC96z-F8BzvyZhyBinZ67epiLtfqzCCXhKj8bY6jUn_b7_gvpW3B74gDqs9vYH7sMPNGSxn-MvrLu19bhROe7uPSs9B87BtoJwokUZ82b8-P5o7xBUUJNQQ/s640/Seitenwand-Schwingen.jpg) |
Seitenwand mit Schwingen |
![WWT-007 PzKpfw V Panther - Fahrwerk CAD Fahrwerk](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg0YFLN9vKmvfC_y_auLGqwReMjcN7EeNhFZs5iV3vYbXO6LD_yGWpdNd7q58zF2vlYNbaI-kYjWX-hAYydagL97Z0P9mOO-frRSe3XxSM-Xdd6sCEKfTOfk9ALfYMudqUN6U-h2oFpMBk/s640/Zeichnung_Seitenwand-2.jpg) |
CAD Zeichnung vom Fahrwerk |
![WWT-007 PzKpfw V Panther - Fahrwerk Räder](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiPRu4H5FvExlPaMZMfvvZ6XN5dvlTB5_vEkUPjgkV7BF3TVh42IZdqO5uSX3zeSU6NoU7HhvAHxxa8rtBQDkMavuy_Ac-hmkygqMhkcYuYbpH1XFLD-Mc3mBtMHubT9GzDkFIah3IWZG8/s640/Seitenwand-R%25C3%25A4der.jpg) |
Räder angebracht |
![WWT-007 PzKpfw V Panther - Fahrwerk Räder 2](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhXdVMI0hKOPZlTOshlp19JdkVj2wKB6ABvGvF2RwjLxgy1nV1W3XxAmNOFoxP6kKiKV7Ij0K7O3988pPHtL9Bp9IEzNANCJE5Ow4NuG9Pa7E5EwczFR3GC_7_wdSIxp3BoLxMsnunHotg/s640/Seitenwand-R%25C3%25A4der-2.jpg) |
Räder angebracht |
und noch eins mit der Kette
![WWT-007 PzKpfw V Panther - Fahrwerk Fahrwerk](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj2PIaHnXk0yvFP-w_qBn4T2EnnUYsaqnjx2LkK3NjAcLMaxoiVwv8t1sP6QyGX_cLHCjQq6tE0tv3CfxxKDpzdqYefyUJj1eBUBTS2eAfxhd0KqsrneMmyHtDp2cHe61s4xctEaUUctyg/s640/Kette_neu-Seite.jpg) |
Fahrwerk |
Weitere Bilder und Infos zu den weiteren Planungen findet ihr dann unter
"Ideen".
geplantes für den Panther
Wenn ihr Fragen, Wünsche oder Anregungen habt, schickt mir eine Nachricht oder schreibt in die Kommentare.
